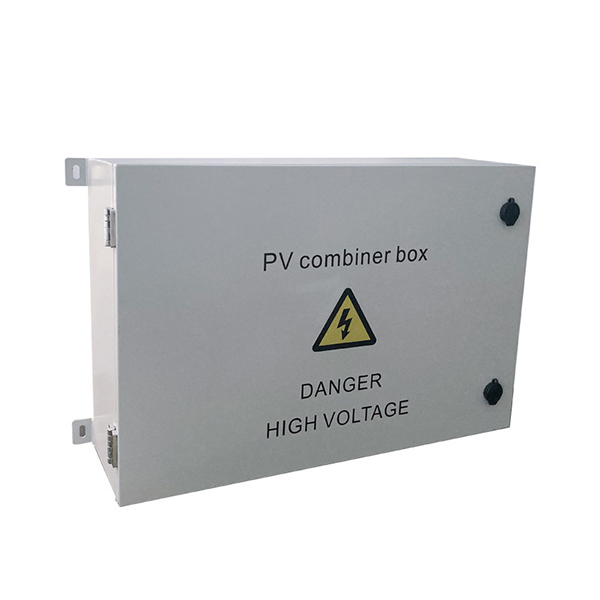

Suya davamlı PV birləşdirici qutusu Böyük bir PV enerji istehsal sistemi üçün, Şəbəkəyə qoşulmuş inverter və şkaf arasında şəbəkə əlaqəsini azaltmaq üçün etibarlılığı qorumaq və yaxşılaşdırmaq rahatdır. PV arasında bir DC avtobusu əlavə etmək lazımdır. şəbəkəyə qoşulmuş çevirici və şkaf. Şirkətin PV AC ildırımdan mühafizə kombinator qutusu seriyalı məhsulları bu tələbi ödəmək üçün xüsusi olaraq hazırlanmışdır, Tam PV sistem həlləri ilə uyğun gələn PV çevirici məhsullarından ibarət ola bilər. AC birləşdirici qutudan istifadə edərək, istifadəçi AC elektrik şkafının nominal giriş cərəyanına uyğun olaraq edə bilər. və gərginlik, ildırımdan mühafizə cihazı və birləşmə üçün elektrik açarı ilə müəyyən sayda şəbəkəyə qoşulmuş çeviricinin çıxışı, rahat giriş səviyyəli elektrik şkafı.
| Nömrə | Parametr | Dəyər |
| 1 | Ölçü (MM) | 900x700x220 (W*H*D) 900x743x220 (W*H*D) |
| 2 | Nominal giriş gərginliyi (V) | 480V AC |
| 3 | Nominal izolyasiya gərginliyi (V) | 690V AC |
| 4 | Nominal tezlik (Hz) | 50 |
| 5 | Busbar nominal cərəyanı (A) Üfüqi avtobus |
400A |
| 6 | Nominal qısamüddətli tab gətirmə cari effektiv dəyəri lcw (1 san) (KA) Üfüqi avtobus |
30 |
| 7 | Qiymətləndirilmiş qısamüddətli dayanıqlı cərəyan maksimum dəyəri lpk(KA) Üfüqi avtobus |
30 |
| 8 | Güc tezliyi 1 dəqiqə (V) gərginliyə dözür | 2500VA |
| 9 | Temperatur artımı: Temperaturun yüksəlməsi üçün IEC 947-1-ə uyğundur: və temperaturun yüksəlməsi komponentin müvafiq standart tələblərini aşmır. | Xarici izolyasiya edilmiş keçiricilər üçün klemenslər:70K-dan çox olmayan,Busbar bağlantısı (mis-mis)70K-dan çox deyil,İzolyasiya səthini idarə etmək 25K-dan çox deyil,Kontakt qabıq və örtük, metal səth 30K-dan çox deyil. |
