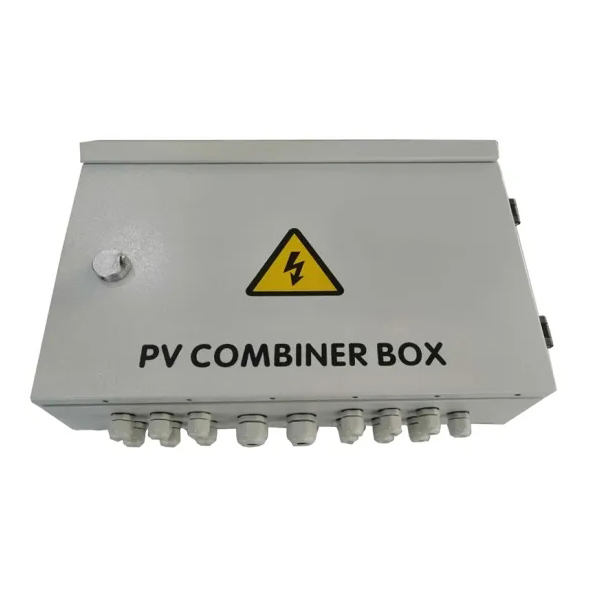

Fotovoltaik Array DC Günəş Kombinatoru Box avtobus sintetik DC girişi 8 PV komponentdən 1 çıxışa. Hər bir kanal qoruyucu ilə təchiz edilmişdir. Çıxış tərəfi ildırımdan qorunma və elektrik açarı ilə təchiz edilmişdir. Bu, DC enerji paylayıcı şkafının və çeviricinin giriş naqillərini xeyli sadələşdirir. İldırımdan qorunma, qısa qapanma və torpaqlama mühafizəsini həyata keçirin. PV kombinator qutusu iki növə bölünür: intrlligent qutu və qeyri-ağıllı qutu. Ağıllı PV birləşdirici qutusu monitorinq bölməsi ilə təchiz olunub, sonra hər bir sətirin giriş cərəyanını aşkar edir, daxili temperaturu aşkar edir, ildırımdan qorunma vəziyyətini aşkar edir, elektrik açarının vəziyyətini aşkar edir və çıxış gərginliyini ümumiləşdirir və s.
Dizayn və konfiqurasiya Fotovoltaik Array DC Günəş Kombinator Qutusu CGC/GF 037:2014 texniki spesifikasiyasına ciddi şəkildə uyğundur.
| ad | ZC-PV12/1 |
| Sistem maksimum sabit gərginlik | 1000 |
| Hər sətir üçün maksimum giriş cərəyanı | 15A |
| Maksimum giriş sətirləri | 12 |
| Maksimum çıxış keçid cərəyanı | 160A |
| İnverter MPPT sayı | N |
| Çıxış sətirlərinin sayı | 1 |
| Test kateqoriyası | ‖ dərəcəli qoruma |
| Nominal boşalma cərəyanı | 20ka |
| Maksimum boşalma cərəyanı | 40ka |
| Gərginlikdən qorunma səviyyəsi | 3.8kv |
| Maksimum davamlı iş gərginliyi Uc | 1050V |
| polyaklar | 3P |
| Struktur xarakteristikası | Plug-push modulu |
| Qoruma dərəcəsi | IP65 |
| Çıxış açarı | DC izolyasiya açarı (standart) / DC dövrə açarı (isteğe bağlı) |
| SMC4 Bağlayıcılar/dc qoruyucu/dc dalğalanma qoruyucusu | Standart |
| Monitorinq modulu/Proventiv diod | Könüllü |
| Qutu materialı | Metal |
| Quraşdırma üsulu | Divar montaj növü |
| İşləmə temperaturu | -25℃--+55℃ |
| Temperaturun yüksəlməsi | 2 km |
| İcazə verilən nisbi rütubət | 0-95%, kondensasiya yoxdur |
İstifadəçiləri təhlükəsiz, qısa, gözəl və tətbiq oluna bilən fotovoltaik sistem məhsulları ilə təmin edin.
Fotovoltaik Array DC Günəş Kombinator Qutusu sərt mühitə uyğunlaşan açıq divar tipini qəbul edir. Əsas komponentlərə əlavə olaraq, digəri istifadəçilərin tələblərinə uyğunlaşdırıla bilər.
