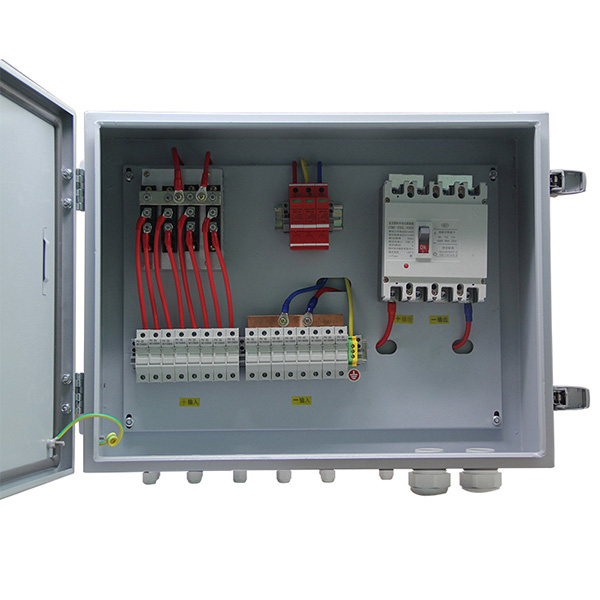

DC Günəş Sistemi Array Simli Birləşdirici Qutusu

DC Günəş Sistemi Array Simli Birləşdirici Qutusu

DC Günəş Sistemi Array Simli Birləşdirici qutudan müxtəlif giriş portları vasitəsilə çoxsaylı naqilləri və kabelləri etibarlı şəkildə birləşdirən elektrik korpusu olan qovşaq qutusuna. Günəş kombinator qutusu inverterə qoşulmaq üçün çoxsaylı PV modullarının çıxışını birləşdirir.

Məhsul təfərrüatı

Çin Ucuz DC Günəş Sistemi Array Simli Birləşdirici Qutusu Pulsuz Nümunə təqdim edir

DC Günəş Sistemi Array Simli Birləşdirici Qutunun təsviri

DC Günəş Sistemi Array Simli Birləşdirici Qutusu Əks hücumun qarşısının alınması, həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma və ildırımdan qorunma kimi ümumi qorunma ilə PV birləşdirici qutuları PV modulu ilə inverter və ya nəzarətçi arasında birləşdirici naqilləri azaltmaq, texniki xidməti asanlaşdırmaq, elektrik enerjisini azaltmaq üçün istifadə olunur. itkisi və məhsulun təhlükəsizliyini və etibarlılığını yaxşılaşdırmaq. Bizim istehsal etdiyimiz PV kombinator qutusu yuxarıda göstərilən bütün funksiyalara malikdir və istifadəçilərə PV enerji istehsal sistemləri üçün tam həll təqdim edir.

DC Günəş Sistemi Array Simli Birləşdirici Qutunun Xüsusiyyətləri

1)Müxtəlif qoşulma sxemlərində çevik tətbiq üçün iki müstəqil PV massivinin girişi və çıxışı;

2) Hər birinin maksimum cərəyanı 10A olan çoxsaylı PV giriş massivləri;

3) Hər bir PV giriş massivinin əks-hücumunun qarşısını almaq üçün nəzərdə tutulmuş yüksək gərginlikli qoruyucu;

4) PV modulu üçün xüsusi yüksək gərginlikli ildırımdan mühafizə cihazı;

5) PV modulunun çıxışına nəzarət etmək üçün xüsusi yüksək gərginlikli elektrik açarı;

6) Xarici quraşdırma ehtiyaclarını ödəmək üçün IP65 qoruma dərəcəsi.

DC Günəş Sistemi Array Simli Birləşdirici Qutunun Xüsusiyyətləri

Model ZC4T ZC6T ZC8T ZC10T
Daxiletmə məlumatları
PV giriş massivlərinin sayı 4 6 8 10
Hər bir PV giriş massivinin maksimum cərəyanı 10A
Hər bir PV giriş massivi üçün Puse 10A
Hər bir PV giriş massivinin tel nömrəsi PG7,4 mm²
Çıxış məlumatları
Çıxış kanalının sayı 1 2
Maksimum çıxış cərəyanı 40A Hamısı 60A (30A çıxış kanalı) Hamısı 80A (40A çıxış kanalı) Hamısı 100A (50A çıxış kanalı)
Hər bir çıxış kanalının tel nömrəsi Hər çıxış kanalı üçün PG16,8mm2 Hər çıxış kanalı üçün PG16,10mm2 Hər çıxış kanalı üçün PG16,10mm2 Hər çıxış kanalı üçün PG16,12mm2
Maksimum çıxış gərginliyi 800VDC
DC çıxış dövrə açarı Mövcuddur
Digər məlumatlar
Qoruma IP65
Temperatur -30℃~+60℃
İstinad çəkisi (xalis/ ümumi çəki) 5.3/9.3 8.4/12.9 9.5/14.3 10.8/15.6
Avadanlığın ölçüsü D*W*H (mm) 340*300*140 360*340*145 400*420*145
Qablaşdırma ölçüsü D*W*H (mm) 450*420*245 470*450*255 530*510*255
Soyutma üsulu Təbii soyutma
Dalğalanmadan qorunma Mövcuddur
Torpaq telinin nömrəsi ≥6mm2
