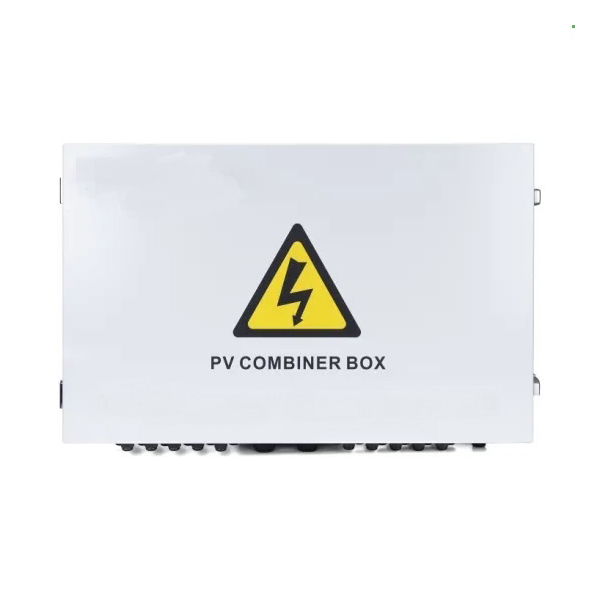

8 simli suya davamlı günəş PV DC birləşdirici qutusu avtobus sintetik DC girişi 24 PV komponentdən 1 çıxışa. 8 simli suya davamlı günəş PV DC birləşdirici qutunun hər bir kanalı qoruyucu ilə təchiz edilmişdir. Bu, DC enerji paylayıcı şkafının və çeviricinin giriş naqillərini xeyli sadələşdirir. İldırımdan qorunma, qısa qapanma və torpaqlama mühafizəsini həyata keçirin. PV kombinator qutusu iki növə bölünür: intrlligent qutu və qeyri-ağıllı qutu. Ağıllı PV birləşdirici qutusu monitorinq bölməsi ilə təchiz olunub, sonra hər bir sətirin giriş cərəyanını aşkar edir, daxili temperaturu aşkar edir, ildırımdan qorunma vəziyyətini aşkar edir, elektrik açarının vəziyyətini aşkar edir və çıxış gərginliyini ümumiləşdirir və s.
Dizayn və konfiqurasiya CGC/GF 037:2014 fotovoltaik qovşaq avadanlığı üçün texniki spesifikasiyaya ciddi şəkildə uyğundur.
İstifadəçiləri təhlükəsiz, qısa, gözəl və tətbiq oluna bilən fotovoltaik sistem məhsulları ilə təmin edin.
Məhsul sərt mühitə uyğunlaşan açıq divar tipini qəbul edir. Əsas komponentlərə əlavə olaraq, digəri istifadəçilərin tələblərinə uyğunlaşdırıla bilər.
| ad | ZC-PV8 |
| Sistem maksimum sabit gərginlik | 1000 |
| Hər sətir üçün maksimum giriş cərəyanı | 15A |
| Maksimum giriş sətirləri | 8 |
| Maksimum çıxış keçid cərəyanı | 400A |
| İnverter MPPT sayı | N |
| Çıxış sətirlərinin sayı | 1 |
| Test kateqoriyası | ‖ dərəcəli qoruma |
| Nominal boşalma cərəyanı | 20ka |
| Maksimum boşalma cərəyanı | 40ka |
| Gərginlikdən qorunma səviyyəsi | 3.8kv |
| Maksimum davamlı iş gərginliyi Uc | 1050A |
| polyaklar | 3P |
| Struktur xarakteristikası | Plug-push modulu |
| Qoruma dərəcəsi | IP65 |
| Çıxış açarı | DC izolyasiya açarı (standart)/DC dövrəsi |
| DC MC4/DC FUSE/DC dalğalanma qoruyucusu | Standart |
| Monitorinq modulu/Proventiv diod | Könüllü |
| Quraşdırma üsulu | Divar montaj növü |
| İşləmə temperaturu | -25ºC--+55ºC |
| Temperaturun yüksəlməsi | 2 km |
| İcazə verilən nisbi rütubət | 0-95%, kondensasiya yoxdur |
