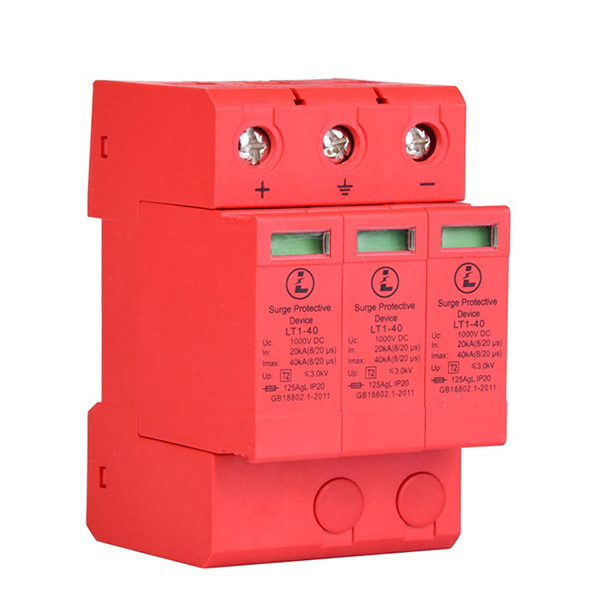

JUER Electric® Günəş üçün 1500 V DC SPD yüksək gərginlikli sabit cərəyan təchizatı üçün qurulmuş həddindən artıq cərəyandan qorunma funksiyası, fotovoltaik (pv) enerji sisteminin keçici mühafizəsi üçün C dərəcəli təmin edə bilər. 35 mm DIN rels quraşdırmasından istifadə edən məhsullar, modul müstəqil olaraq dəyişə bilər, quraşdırmaq və saxlamaq asan, uzaqdan əlaqə ilə siqnal interfeysi (quru kontakt), uzaqdan monitorinqi asanlaşdırmaq üçün dalğalanma qoruyucusu.
| Nominal PV Sistemi Gərginliyi | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| Maksimum Sistem Boşaltma Cərəyanı (8/20 µs) [lmax] | 40 kA | 40 kA | 30kA | |
| Gərginlik Qoruma Səviyyəsi [UP] | ≤2,5kV | ≤4,0kV | ≤4,5kV | |
| 5kA-da Gərginlik Qoruma Səviyyəsi [UP] | ≤2.0kV | ≤3,5kV | ≤4,0kV | |
| İnteqrasiya edilmiş Sigortanın Qırılma Tutumu/Kəsilmə Qiyməti | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| Texnologiya | Qısa Qapanma Kesintisi (SCI) Həddindən artıq cərəyandan qorunma | |||
| İşləmə Temperatur Aralığı [TU] | −40 ℃ ilə +80 ℃ arasında | |||
| Nominal Boşaltma Cərəyanı (8/20 µs) [(DC+/DC−)> PE] [In] | 12,5 kA | |||
| Cavab müddəti [tA] | <25 ns | |||
| Əməliyyat Vəziyyəti/Xəta Göstərişi | Yaşıl (yaxşı)/Qırmızı (əvəz edin) | |||
| Dirijorların reytinqləri və kəsik sahəsi: | Minimum | 60/70℃ 1.5mm²/14AWG Bərk/Elastik | ||
| Maksimum | 60/70℃ 35mm²/2AWG Stranded/25mm²/4AWG Elastik | |||
| Montaj | EN 60715-ə uyğun 35 mm DIN Dəmiryolu | |||
| Qoruyucu material | UL 94V0 Termoplastik | |||
| Müdafiə dərəcəsi | IP20 | |||
| Tutum | 3 modul, DIN 43880 | |||
| Standartlar haqqında məlumat: | IEC 6164311 Tip 2, IEC 616431 Sinif II | |||
| Məhsul Zəmanəti | Beş il** | |||
Uzaqdan əlaqə siqnalı
| Uzaqdan Əlaqə Siqnal Tipi | Dəyişiklik Əlaqəsi |
| AC keçid tutumu (Volt/Amper) | 250V/0.1A |
| DC keçid tutumu (Volt/Amper) | 250V/0.1A; 125V0.2A; 75V/0.5A |
| Uzaqdan Əlaqə Siqnal Terminalları üçün Konduktorların Qiymətləri və Kesiti Sahəsi | 60/75 ℃ Msx. 1.5mm²/14AWG Bərk/Elastik |
| Sifariş Məlumatı | Yuxarıdakı Kataloq nömrələrindən sifariş edin |
